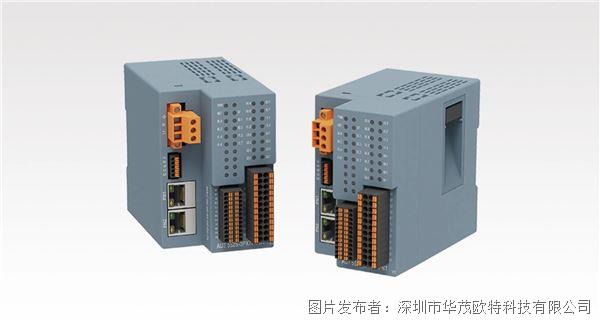

SM55XS系列產品指南

在暖通與樓宇行業邁向智能化、高效化的進程中，精準的系統控制與穩定的數據傳輸至關重要。華茂歐特SM55XS系列多款I(lǐng)O，以“高集成、高可靠、易部署、低成本”為核心優勢，專為暖通與樓宇場景量身定制，為行業發展注入強勁動力。

一、系列共性?xún)?yōu)勢：適配暖通與樓宇復雜環境

01、強大的協議兼容

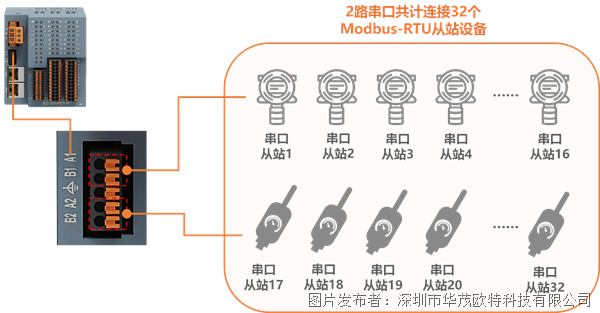

SM55XS系列支持Profinet - RT總線協議，配備獨 GSD文件，能與樓宇自動化系統中常見的西門子等主流PLC主站無縫對接，實現數據的高速交互。同時，其支持的Modbus - RTU主從站與自由口模式，通過2個RS485串口，可輕松連接暖通設備中的各類傳感器（如溫度、濕度、壓力傳感器）與執行器（如調節閥、風機控制器），無需額外網關，簡化系統架構，降低成本與維護難度。

02、可靠性的設計

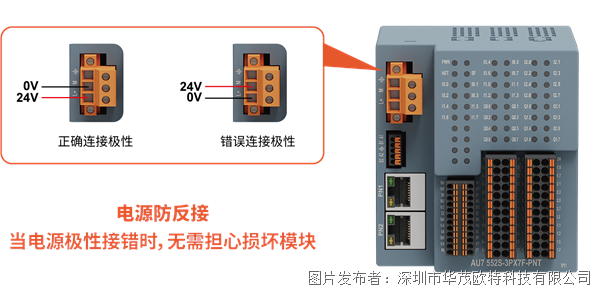

在暖通與樓宇環境中，電氣干擾與電壓波動時有發生。SM55XS系列采用總線與電源雙重隔離技術，具備防反接保護與浪涌吸收功能，可有效抵御電磁干擾，確保數據傳輸穩定。1.5A/5ms的過流保護閥值，能防止模塊因設備故障或過載而損壞，延長設備使用壽命，減少系統停機風險，保障暖通與樓宇系統的持續穩定運行。

03、便捷的安裝與運維體驗

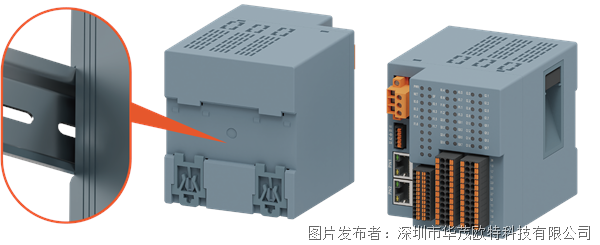

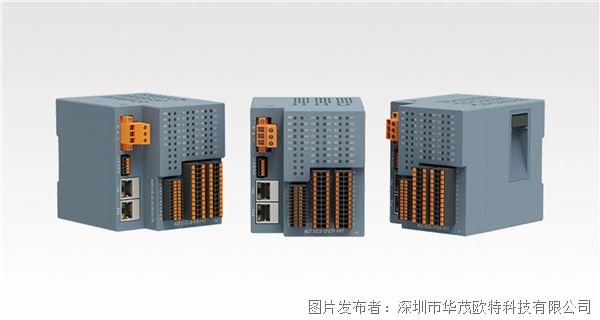

該模塊采用彈簧式按壓端子與可插拔連接器設計，使接線過程更加簡便，更換模塊時無需重新接線，大大縮短了維護時間。模塊支持 DN35 標準導軌安裝，65*96*120（mm）的緊湊尺寸可靈活嵌入樓宇控制柜的狹小空間，節省寶貴的安裝空間。此外，清晰的電源、NET、SF及IO信號指示燈，讓運維人員能迅速排查故障，提高運維效率。

04、出色的環境適應性

暖通與樓宇環境多樣，從地下室的潮濕環境到樓頂設備間的高溫環境，SM55XS系列均能從容應對。其工作溫度范圍為-20~60℃，濕度適應范圍5%~90%（無凝露），海拔2000米以下均可穩定運行，IP20防護等級滿足柜內安裝需求，為不同環境下的暖通與樓宇系統提供可靠支持。

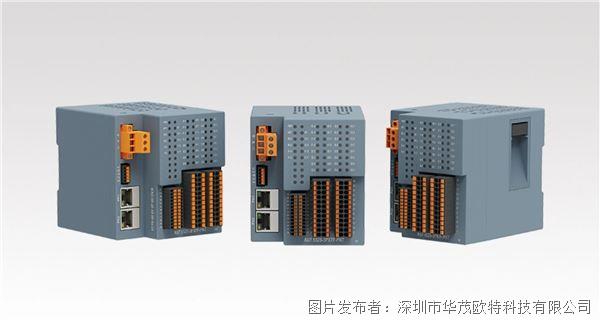

二、分型號亮點：精準滿足行業多元需求

高效混合款：AU7 551S-3PI7C- PNT、AU7 552S -3PX7F-PNT

01、AU7 551S-3PI7C- PNT

對于暖通系統中的小型新風設備、空調機組等，該模塊優勢顯著。其12路DI可實時采集設備運行狀態信號，如風機的啟停狀態、過濾器堵塞報警信號；8路DO（繼電器輸出，單路最大2A）可控制風機的啟停、調節閥的開閉；4路AI（16位精度，支持±10V/0~10V 電壓、0~20mA電流信號）能精準采集室內外溫度、濕度傳感器數據，為系統的智能調控提供依據。1ms的IO響應速度，可快速對環境變化做出反應，確保室內環境舒適。

02、AU7 552S -3PX7F-PNT

在大型樓宇的中央空調系統、通風系統中，該模塊大顯身手。24路DI可連接多個傳感器，全面監測系統運行狀態；16路DO能同時驅動多臺風機、電磁閥，實現大規模設備的集中控制；8路AO（16 位精度，±10V/0~20mA輸出）可精確調節風機轉速、調節閥開度，實現系統的精細化控制。其快速的輸出階躍響應（最快 0.2ms），能迅速調整設備運行參數，滿足樓宇內不同區域?qū)囟?、濕度的多樣需求?/span>

全能混合款：AU7 555S-3PI7F-PNT、AU7 555S-3PX7F-PNT

01、AU7 555S-3PI7F-PNT

在智能樓宇的綜合控制系統中，該模塊可同時處理多種類型信號。12路DI和8路DO用于控制照明系統、門禁系統等設備的開關；4路AI 采集溫濕度、空氣質量等環境數據；4路AO調節新風系統的送風量、空調系統的冷媒流量等。16位精度保證了數據采集與控制的準確性，實現樓宇內多系統的協同工作，打造舒適、節能的建筑環境。

02、AU7 555S-3PX7F-PNT

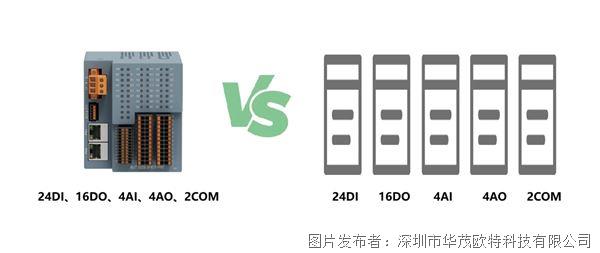

適用于復雜樓宇項目。24路DI和16路DO可接入更多設備，實現全方位的設備控制；4路AI和4路AO在保障數據采集與控制精度的同時，支持更多設備的接入與調控。通過一個模塊即可實現對多個子系統的綜合管理，減少模塊使用數量，降低系統成本與維護復雜度。

純模擬量采集款：AU7 551S-0XX7H-PNT

在暖通行業中，對于冷水機組、熱泵機組等設備的性能監測，該模塊作用關鍵。其16路AI（16位精度）可同時采集設備運行中的多個模擬量參數，如冷媒壓力、溫度、流量等。差分輸入設計增強了抗干擾能力，模數轉換時間小于300us，確保數據的快速、準確采集。這些高精度數據為設備的故障診斷、性能優化提供了有力支持，有助于提高暖通系統的運行效率與穩定性。

溫感集成款：AU7 555S-3MM7F-PNT

在樓宇的供暖、空調系統中，溫度控制直接影響舒適度與能耗。該模塊集成2路RTD（PT100/PT1000 熱電阻輸入），可精準測量室內外溫度，搭配12路DI、8路DO、2路AI和2路AO，能實現溫度的采集、設備控制與參數調節一體化。16位AD分辨率確保溫度測量精度達0.1℃，測量轉換時間小于800ms，可實時調節供暖、制冷設備的運行，保持室內溫度恒定，同時通過Modbus - RTU協議將溫度數據上傳至樓宇管理系統，實現遠程監控與管理。

三、場景化應用價值：助力行業智能化升級

（一）智能樓宇控制系統

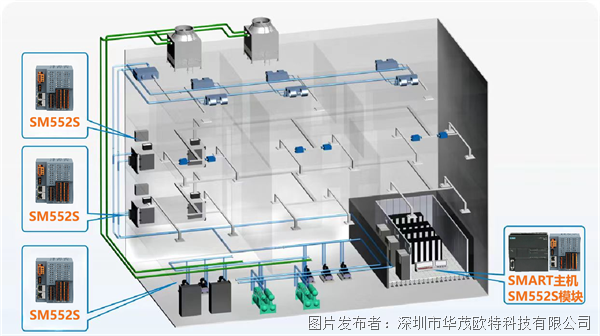

在智能樓宇中，SM55XS系列模塊可作為核心控制節點，連接照明、空調、通風、安防等多個子系統。通過對各類傳感器數據的采集與分析，實現設備的自動化控制。例如，根據室內人員活動情況與環境參數，自動調節照明亮度、空調溫度與新風量，打造舒適、節能、便捷的辦公與居住環境。同時，模塊的高可靠性與快速響應能力，確保系統在面對突發情況（如火災、斷電）時能迅速做出反應，保障人員安全與設備正常運行。

（二）暖通空調系統優化

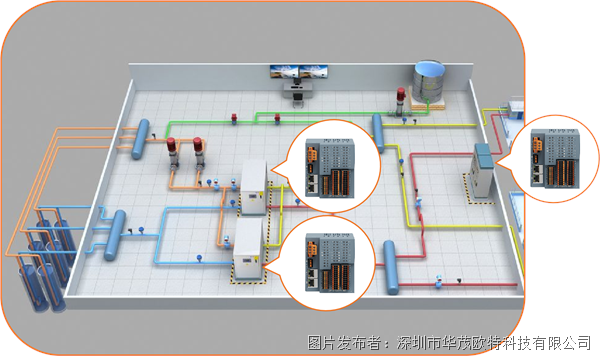

對于暖通空調系統，SM55XS系列模塊能實現對設備的精細化控制。在中央空調系統中，通過模塊采集不同區域的溫濕度數據，精確調節空調機組的運行參數，實現分區控溫，提高舒適度的同時降低能耗。在供暖系統中，利用模塊控制循環泵的轉速、調節閥的開度，根據室外溫度變化動態調整供暖水溫，實現節能高效供暖。

（三）樓宇能源管理

SM55XS系列模塊采集的各類能耗數據（如電力、燃?xì)?、水耗），可上傳至樓?a style='color: blue;display:inline;border:none;' target='_blank' href='http://www.sjzhuanuanluye.com/EMS/' onclick="HitLog('能源管理系統','http://www.sjzhuanuanluye.com/EMS/')" >能源管理系統。通過數據分析，找出能源消耗的高峰時段與低效環節，為能源優化策略的制定提供依據。例如，根據空調、照明等設備的能耗數據，合理調整設備運行時間與參數，實現能源的合理分配與利用，降低樓宇運營成本。
