CK-S654-PA60是一款基于射頻識別技術的低頻RFID標簽讀卡器，讀卡器工作頻率134.2kHz。該讀卡器支持標準工業半導體SECS、HSMS、 Modbus RTU、Modbus TCP協議,方便用戶應用到半導體加工控制器或PLC等系統中。用戶只需通過RS232/RS485/RJ45等通信接口發送接收數據便可完成標簽的讀取操作，無需理解復雜的射頻通信協議。

本期主題：圍繞CK-S654-PA60的以太網HSMS協議驗證操作步驟說明

1.讀卡器使用網線接入交換機，支持poe供電，可使用晨控配置軟件設定IP，打開驗證軟件，狀態欄打開檢視項，選擇HSMS模式

2.選擇模式后，對相應模式進行設定，驗證HSMS則選擇HSMS通訊模式。

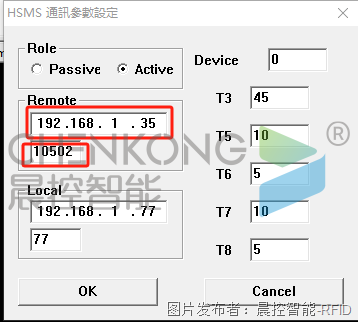

3.對HSMS設定，在Remote中設置讀卡器IP地址。端口號必須為10502

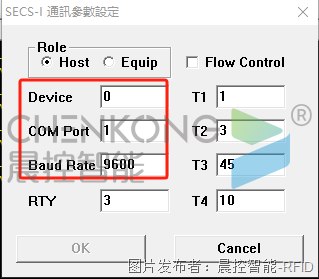

4.對于SECS-I驗證，則使用232轉USB連接讀卡器，選擇SECS-I通訊模式，在SECS-I設定中填入讀卡器所使用串口號和波特率,Device為0即可，后續驗證步驟一致。

5.打開視圖中的開始通訊并點擊，軟件右下角圖標變綠，讀卡器指示燈閃爍則通訊成功（SECE通訊指示燈不會閃爍）。

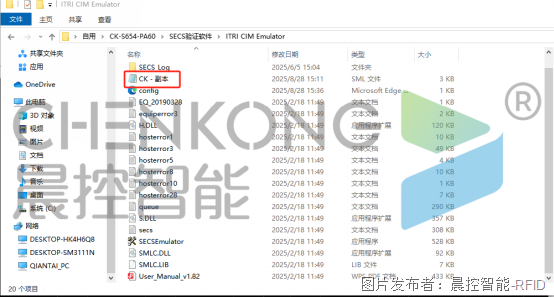

6.用記事本打開文件中的sml副本

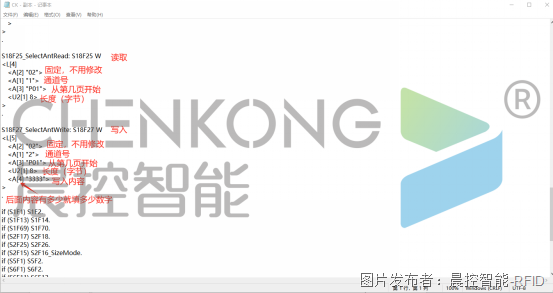

7.找到S18F25和S18F27相關位置，對應功能及說明如圖所示，設定所使用的讀卡器通道號和讀取/寫入長度等參數后，保存文檔關閉即可。

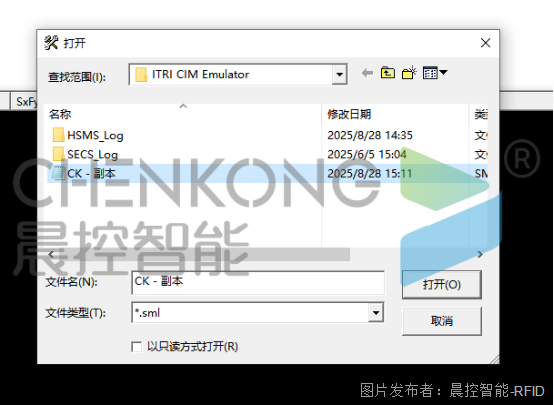

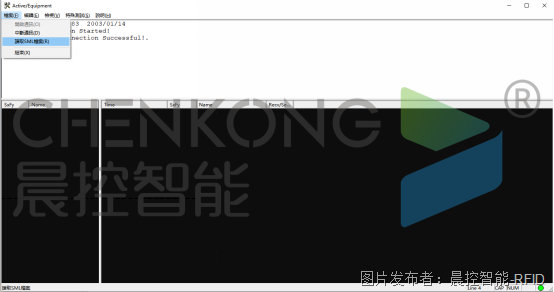

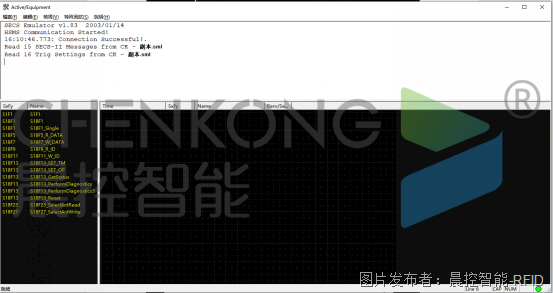

8.打開軟件中檔案處的讀取SML檔案，選擇剛才保存好的副本

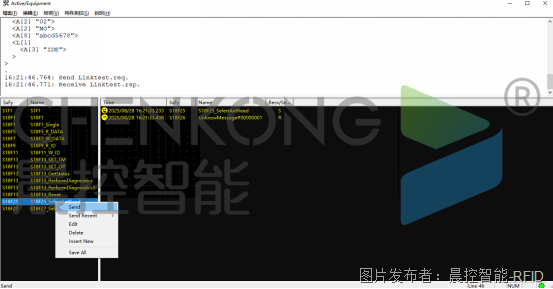

9.進行讀取，則在文檔中設定的通道處接上讀頭后，選中圖中S18F25處，右鍵點擊Send，上方報文處將讀取標簽內容展示

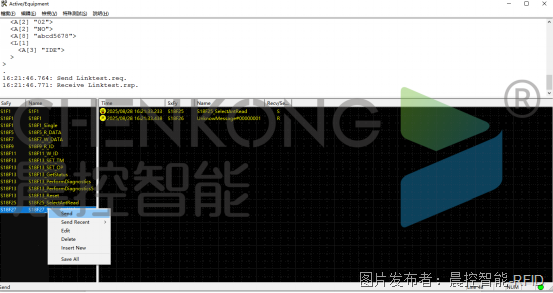

10.進行寫入，則在文檔中設定的通道處接上讀頭后，選中圖中S18F27處，右鍵點擊Send，可再次在S18F25發送讀取驗證是否完成寫入。

11.每次修改SML文檔內容后，都需要在軟件中重新進行讀取sml檔案操作,方可繼續操作讀取/寫入，或者進行在線修改參數，然后再保存出新的sml文檔。

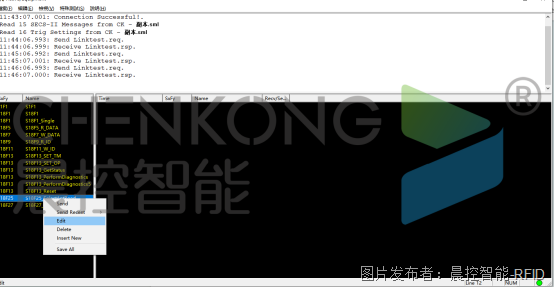

12.在線修改通道號長度等參數時，可以如圖右鍵S18F25，點擊Edit。

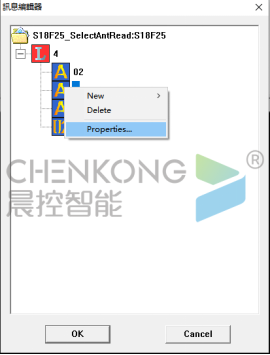

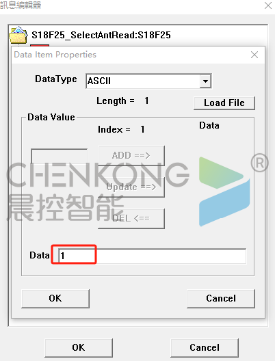

13.在彈出的訊息編輯器中，相應位置右鍵，點擊Properties...，在相應位置修改數值即可，修改后如前面步驟，對讀/寫相應詞條右鍵選擇Send即可（注意：在線修改只是在線操作，無法直接修改sml文檔內容，可以修改后再保存出來一份新的sml文檔）
