應用背景

貨物管理需要實現的內容主要有貨物進出庫信息更改，貨物信息顯示與查詢，按目前情況需要三個貨物碼，如下所示

貨物碼：貼貨物上，可以不用可視化，存放貨物類型信息以及倉庫存儲位置等

倉儲碼：主要裝在鐵欄上（中轉車），顯示貨物信息（貨物類型與數量等）

貨位碼：按放貨架上，顯示貨位信息（行列名稱等）

應用方案

貨物碼使用流程

1、RFID打印機打印貨物碼--綁定貨物信息--通過編碼規則直接錄入--錄入服務器

2、PDA掃碼--通過wifi錄入服務器

3、領取貨物--PDA掃碼獲取EPC--通過wifi連接服務器--獲取貨物位置等信息

倉儲碼使用流程

設計好模板并下載到電子紙--裝鐵欄上--裝某類貨物--裝填完畢--手持 PAD 修改顯示內容--如需保存系統后臺--WIFI 傳輸保存--服務器

貨位碼使用流程

1、首先設計好模板并下載到電子紙--接著將電子紙放置在貨架上--然后收集貨位貨物信息--并用 PDA 錄入信息--最后把信息錄入電子紙--同時存儲到服務器上。

2、當有出庫貨物時--確定減少數量等信息--當有入庫貨物時--確定增加數量等信息--通過 PDA 修改墨水屏信息--再通過 WIFI 將信息錄入服務器。

超高頻可視化標簽

通過UHF或者NFC射頻無線取電，驅動電子墨水屏幕，實現驅動電子紙屏幕顯示，可長期維持圖像。用戶使用配套的內容編輯組態軟件，可自由定義顯示內容，混合顯示文字、圖形、圖案等。通過超高頻讀卡器、超高頻手持機、帶NFC功能的手機即可方便地將顯示內容通過UHF或NFC傳輸給電子紙，更新顯示內容。

應用產品

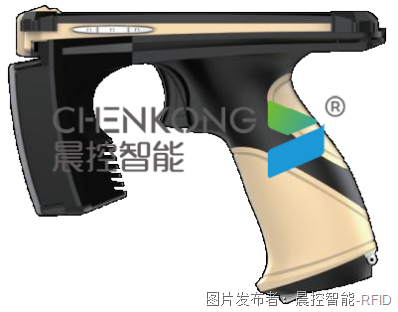

CK-GT180 手持式數據采集終端

配置參數

◆操作系統:Android6.0

◆CPU:四核Cortex-A17/主頻高達1.8GHZ

◆高性能3 D引擎

◆內存:2GLPD DR34GLPD DR3(選配)

◆存儲器:32GEMMC5.064GEMMC5.0(選配)

◆顯示屏:5.0時/分辨率1280*720/IPS/180度視角

◆觸摸屏:1.1mm加厚鋼化玻璃/10點觸控/可戴手套操作

◆電池熱拔插系統:彈匣式電池熱拔插系統◆PSAM:PSAM*1/TITCA5013控制器(選配)

◆無線通信方式：WIFI,藍牙4.0，4G

物理按鍵

◆電源/音量*2鍵:ALPS按鍵/動作力2.2N/100萬次操作壽命

◆預流功能鍵*3:ALPS按鍵/動作力2.2N/100萬次操作壽命

◆掃描觸發:OMRON按鍵/動作力1.27N/1000萬次操作壽命

◆電源:6000mAh可充電鋰聚合物電池

◆擴展卡槽:微卡槽*1/全功能卡槽*1

◆接口:微串口/連接器/一萬次拔插壽命

◆音頻:大口徑雙揚聲器立體聲系統

◆震動馬達:10mm紐扣式

◆充電提示燈:雙色指示燈

物理參數

◆機身材料:CNC航空鋁材機身+德國拜耳超韌尼龍

◆尺寸:外觀 167mm*82mm*129mm手柄 11lmm*38mm*47mm重量:580g(含電池/標配)

UHF RFID

◆引擎:RodinbellM-2600/基于ImpinjIndy'R2000

◆蜂鳴器:12*9.5mm/2300±300HZ

◆協議標準:EPCGlobalUHFClass1Gen2/s018000-6C/IS018000-6B

◆工作頻率:902-928MHz,865-868Mhz(可選

◆輸出功率:0~33dBm

◆峰值速度:>500張/秒

◆UHF天線:4dBi圓極化空氣介質天線
