CK-GW08S-EIP是一款支持標準工業通訊Ethernet/IP協議的網關控制器,方便用戶集成到PLC等控制系統中。系統還集成了8路讀寫接口，用戶可通過通信接口使用協議對8路讀寫接口所連接的讀卡器進行相對獨立的讀寫操作。這款網關控制器適用于本公司多款通信接口為485的讀卡器。

本期主題：圍繞CK-GW08S系列產品的Ethernet/IP通訊協議與匯川PLC進行通訊配置說明。

0、準備階段

l編程軟件：AutoShop

l多通道網關控制器：CK-GW08S-EIP

l工業RFID讀寫器：CK-FR03-A01

lPLC：匯川H5U

l通訊協議：Ethernet/IP

l連接方式：以太網

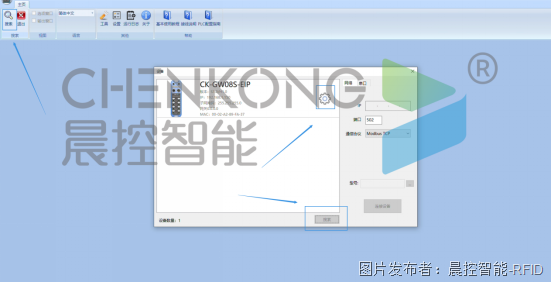

1、配置IP

打開RFID_TOOL，進入搜索窗口

點擊搜索

點擊搜索出來的設備上的齒輪按鈕，修改ip。

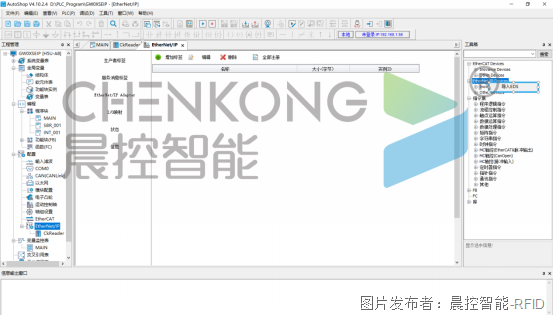

2、添加EDS文件

右鍵EtherNet/IP Devices,導入EDS

選擇EDS文件添加

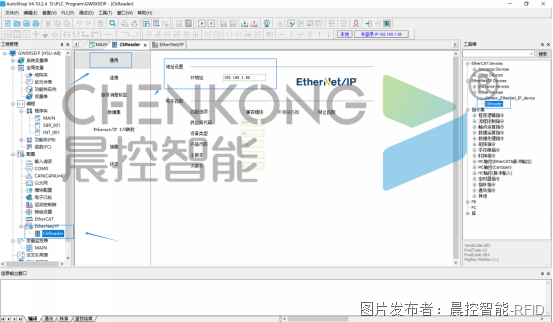

3、填加設備

雙擊設備添加到PLC配置中

打開添加的設備，在通用中填寫設備的IP地址。

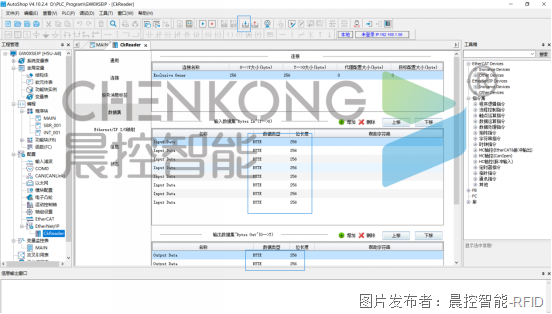

4、設置映射內存，建立連接

輸入輸出分別添加8個位長度256的數據類型byte。

將配置下載到plc中，完成連接

5、功能塊說明

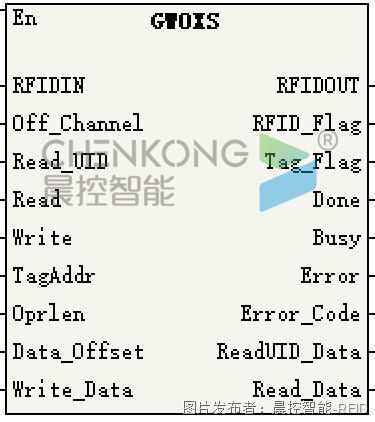

功能塊引腳說明

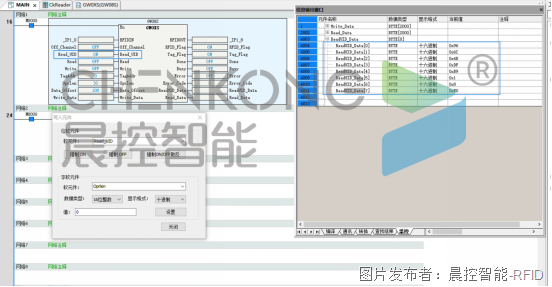

自動讀取UID數據

置位READUID

在標簽在位時自動讀取標簽的uid數據

讀取的數據換成在UID緩存區中

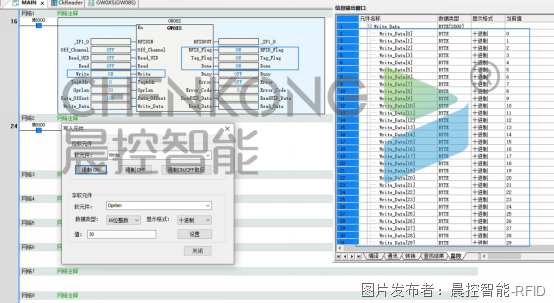

寫入用戶數據操作

將需要寫入的數據的放到寫入緩存區

置位write

等待done完成，即寫入完成

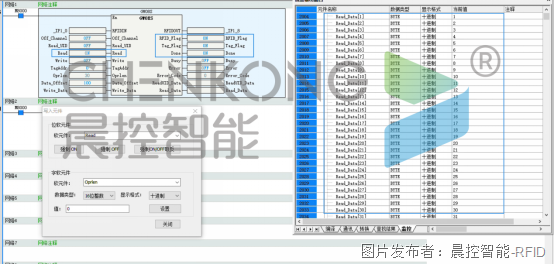

讀取用戶數據操作

置位write

等待done完成，即寫入完成。

讀取的數據緩存到讀取緩存區
